[Din-type] ESPD-120K
작성자 관리자1
작성일 19-09-20 11:31
조회 498
댓글 0
본문
형명 | ESPD-120K | |
---|---|---|
등급 | Class II | |
극수 [Pole] | 1·2·3·4 Pole | |
정격전압, Un AC [V] | 220~380V | |
최대연속동작전압, Uc AC [kV] | AC 320V | |
전압보호수준, Up [kV] | 1.5kV/Peak | |
최대방전전류, lmax (8/20μs) [kA, per mode] | 120kA | |
공칭방전전류, ln (8/20μs) [kA, per mode] | 60kA | |
반응시간 [ns] | < 25ns | |
누설전류 [mA] | 1mA 이내 | |
온/습도 범위 [℃][%] | -40~70℃ / 5~95% | |
사용주파수 [Hz] | 50 / 60Hz | |
부착방식 | Din-Rail 35mm | |
동작상태 표시창 | 정상동작 : 녹색, 비정상/사고 후 : 적색 | |
보호등급 | IP20 | |

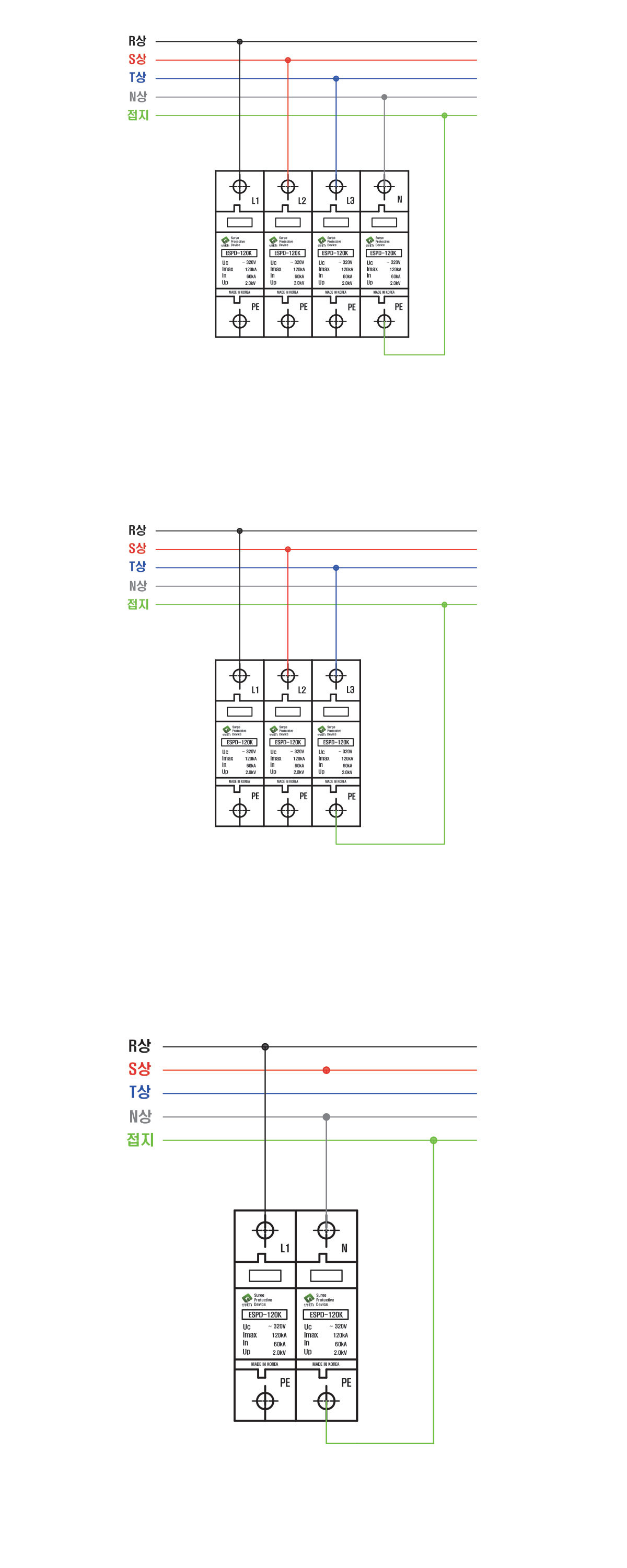

접지방식 | 당 제품은 Common Bar로 연결되어 1극에서만 접지선을 체결하면 됨 | |
설치장소 | 옥내 | |
외형치수 | 1P 2W + G | 52(W) X 92(H) X 65.5(D) |
3P 3W + G | 78(W) X 92(H) X 65.5(D) | |
3P 4W + G | 104(W) X 92(H) X 65.5(D) | |
시험 및 적용규격 | KS C IEC 61643-11 |
